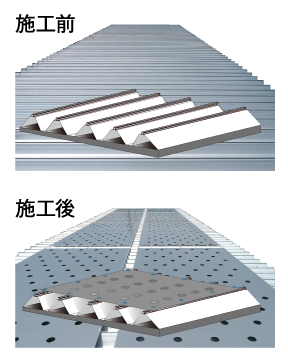

冷えルーフとは

地球温暖化問題を解決するための
一つの解決策として、
多くの建物に採用されている
金属製折板屋根に設置が可能な遮熱シートです。

冷えルーフは､金属折板屋根に新設･既設を問わず施工が可能な屋根遮熱システムです｡金属折板屋根の上に遮熱シート｢冷えルーフ｣を施工することで､屋根面の日射による温度上昇を抑制することができ、室温の低減・空調費の削減･CO2の削減といった効果の他、副次的な効果として雨音低減･結露の緩和・屋根材の熱伸縮による金属疲労の抑制･冬季の保温などの効果を得ることができます。
既存の遮熱対策商品である遮熱塗料･屋上緑化･二重折板等の方式と比較し､低コストで実施でき､施工期間も短く､設置撤去後の移設も容易にできます。
冷えルーフを施工する面積としては､屋根面積の80%程度｡冷えルーフの遮熱原理としては､折板屋根の上に孔が無数に開いたシートを敷設することで日陰を作り出し､屋根表面に直接太陽光があたらず､シートと屋根の間に設けられた通気層が熱の伝わりを抑制し、屋根上を風が吹き抜けていくことで､屋根面の温度上昇を防ぎ､結果として建物内への輻射熱を低減させます｡また､屋根面の汚れ等（反射率の低下）に影響されることなく遮熱効果を維持していくことが可能な､全く新しい遮熱システムです。

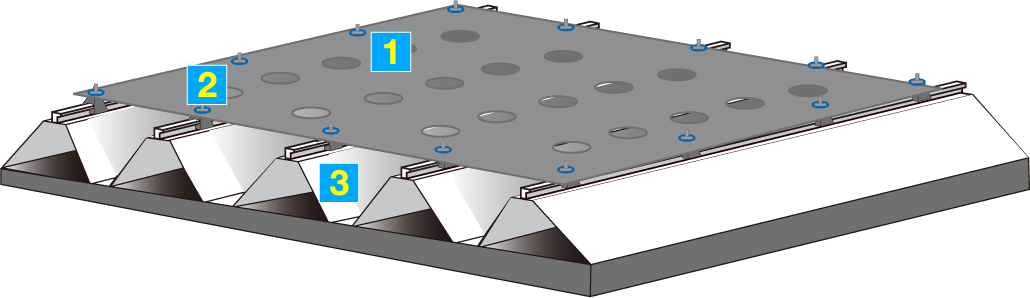

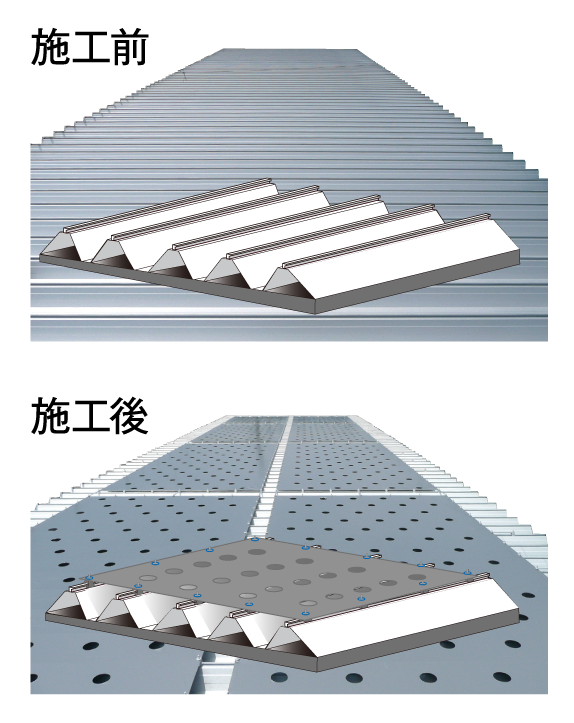

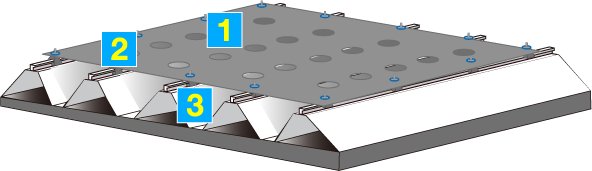

冷えルーフの仕組み

日陰の効果を屋根に、
熱伝導率の低い空気層を利用

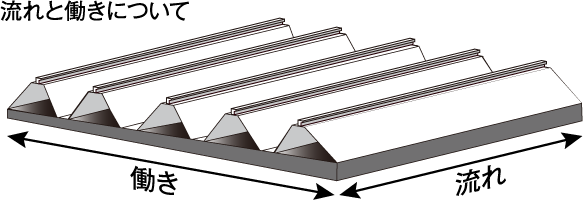

折板屋根の上に施工された冷えルーフが日陰を作り、折板の温度上昇を抑制します｡シートと折板屋根の間に設けられた空気層が、太陽からの熱が屋根に伝わるのを抑えます｡遮熱は日陰の効果によってもたらされるので屋根の汚れによる影響を受けず、遮熱効果を発揮し続けます｡この遮熱効果により折板屋根の熱伸縮を抑え折板屋根の｢音鳴り｣を抑制します。

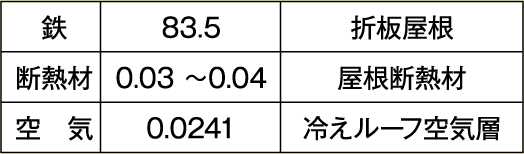

参考）熱伝導率（W/m・K）

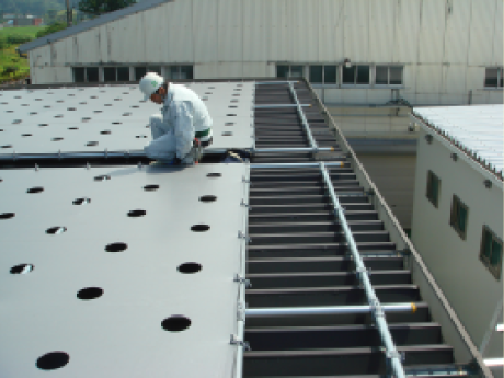

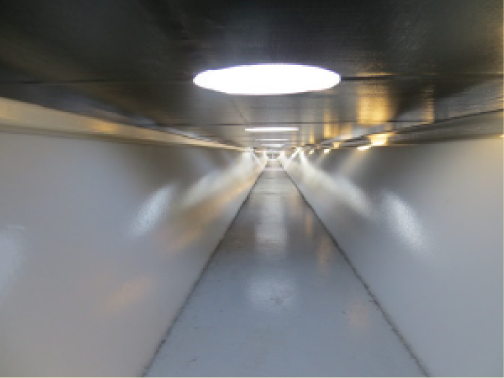

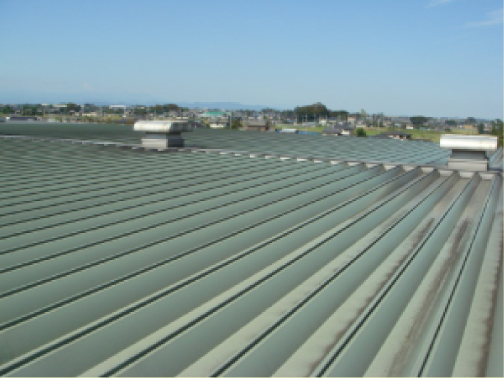

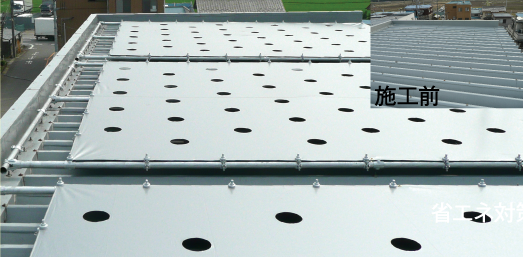

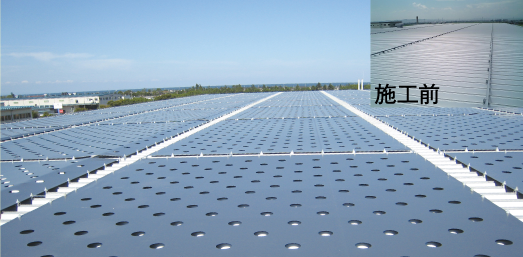

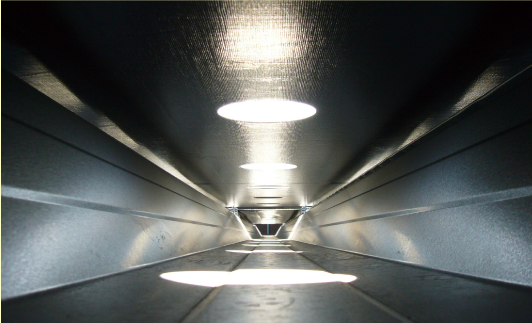

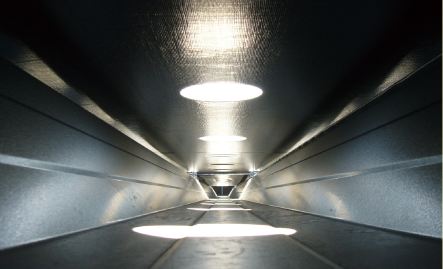

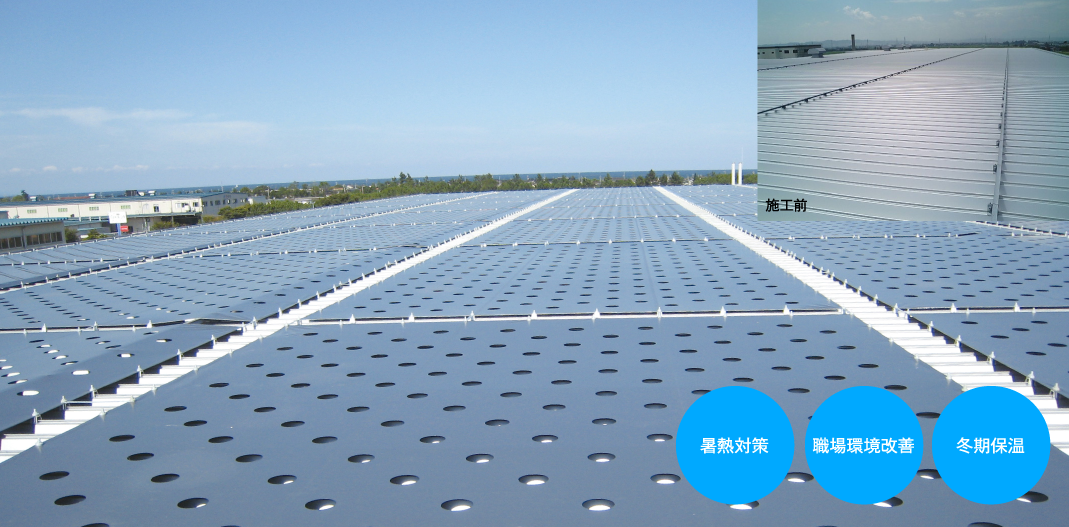

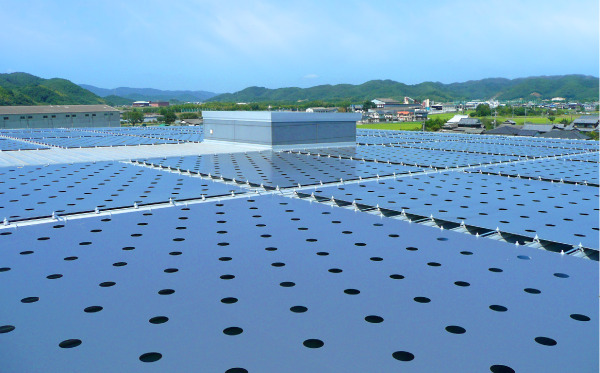

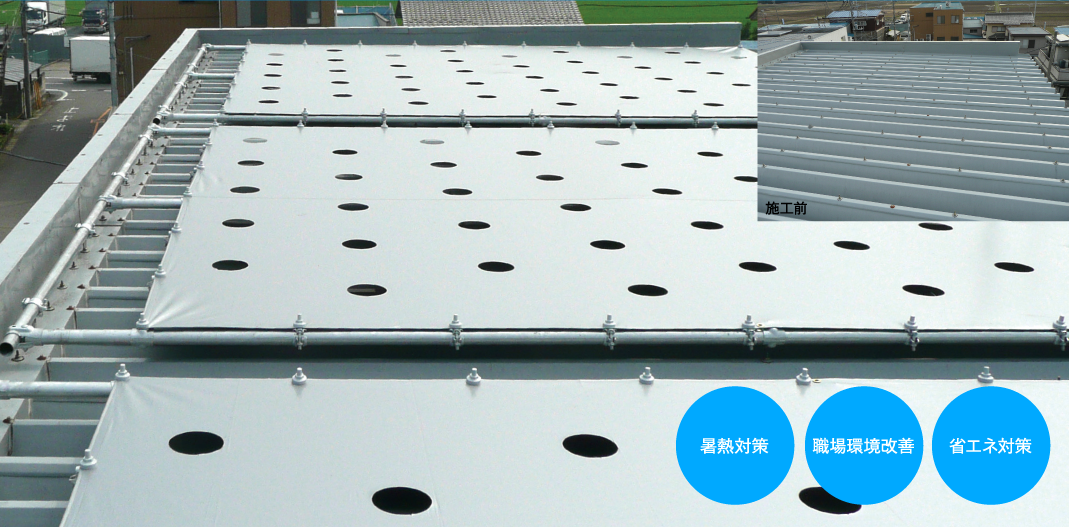

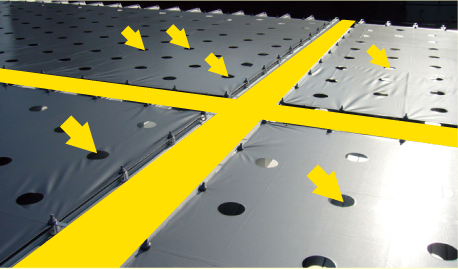

冷えルーフ施工後の折板屋根の状況

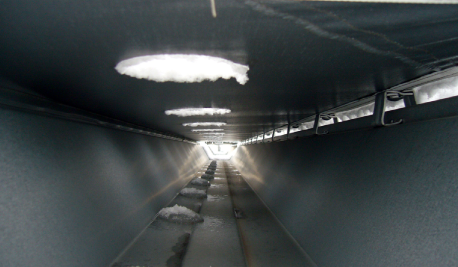

風の力でシートと折板屋根の間の
空気層の熱ごもりを防ぎます

シートと折板屋根の間の空気層に風が通り抜けていくことでシート下の熱ごもりを防ぎ、冷えルーフの断熱効果を高めています｡

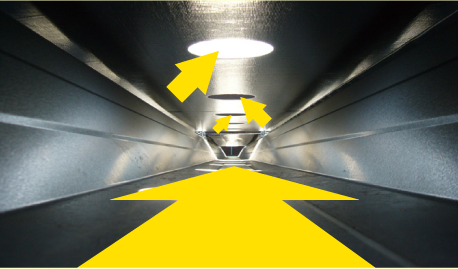

風の通り道のイメージ

シートが雨音を抑制します｡
冬場は保温効果や
結露緩和効果を発揮します

雨やあられによる、折板屋根をたたく音が緩和されます。
冬季は､屋根面からの放射冷却が抑えられることで暖められた内部の熱が逃げにくくなり建物の保温効果を発揮します。
また、屋根裏などの結露緩和効果も発揮します。

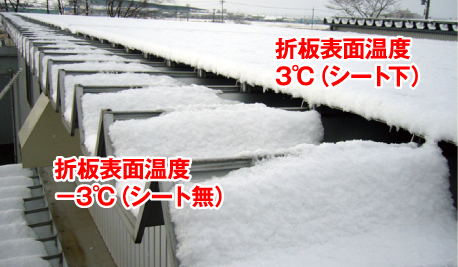

積雪時の状況

冷えルーフの仕様

特許・実用新案・商標登録各取得済
国土交通大臣認定（建築基準法：屋根材の認定）※
シート寿命 10年以上（加速度耐候試験実施）
耐風圧性能試験・風洞試験実施済
施工後5年間の性能保証
保証期間内年1回の無料メンテナンス実施
PL保険・工事賠償責任保険加入
業種・用途別施工実績

工場・常温倉庫・冷蔵倉庫・事務所・店舗・コンビニエンスストア・ドラッグストア・ショッピングセンター・集合住宅・仮設住宅・モデルルーム・現場事務所・学校・幼稚園・廃棄物処理施設・etc

※防火地域または準防火地域内の建築物の屋根

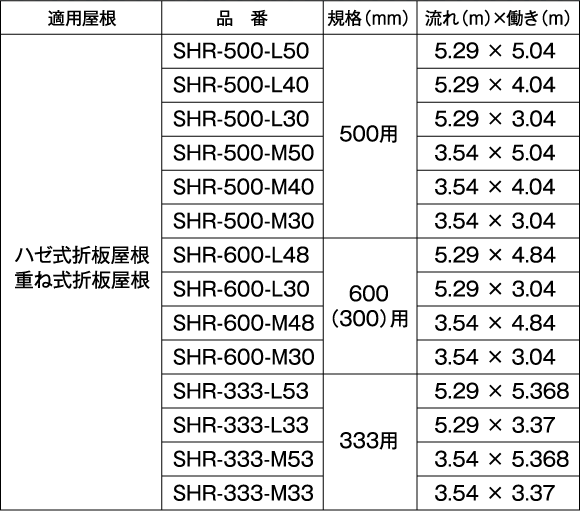

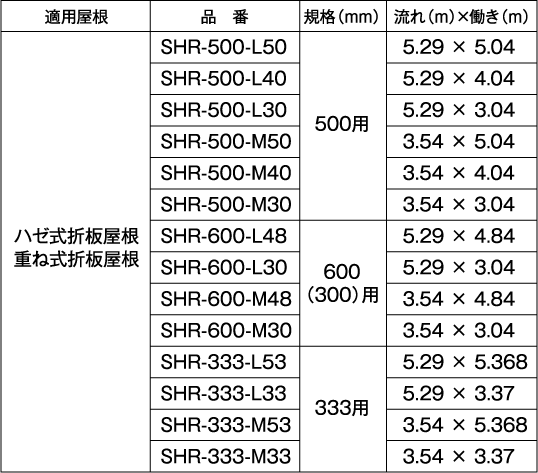

●規格シートの種類

冷えルーフの主な効果

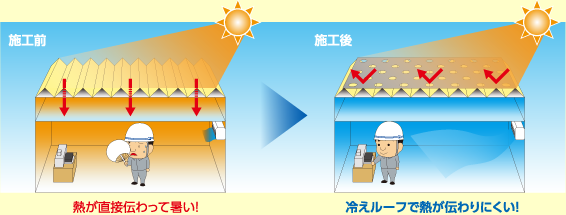

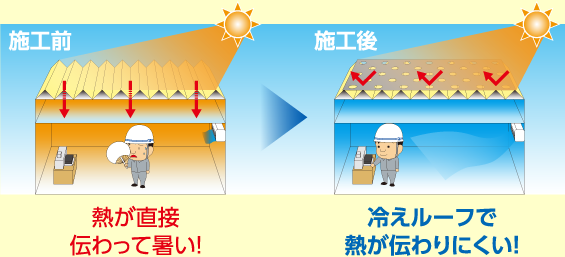

遮熱効果

冷えルーフが直射日光を遮り、
屋根の温度上昇を抑制します。
POINT 遮熱系塗料とは異なり、表面が汚れていても、
性能が落ちることがないのも大きな特長です。

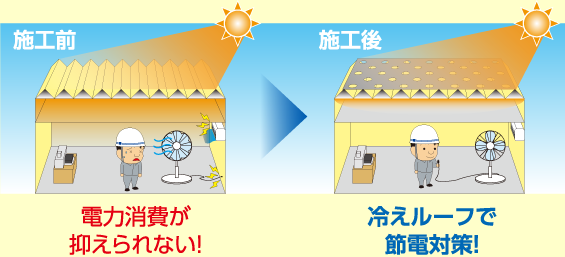

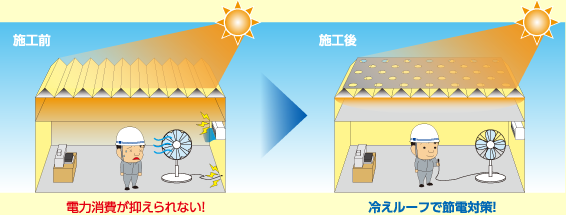

省電力効果

施工前と施工後で外気温が同条件の箇所を
ピックアップし、検証しています。
比較対象の5日間の平均電力削減量は約▲60kWh/日
平均約20%の空調電力量削減が確認されました。

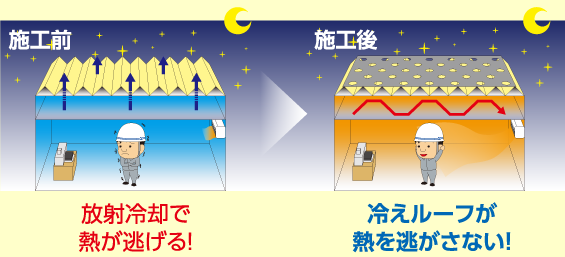

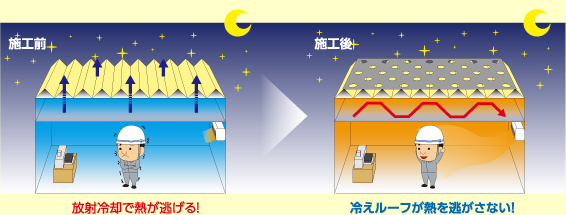

保温効果

冬季及び日没から日の出までの日射の
影響を受けない時間帯での
保温効果（放射冷却を防ぐ）を確認できます。
雪積時はさらにはっきりした差が表れ、
更なる保温効果を発揮します。

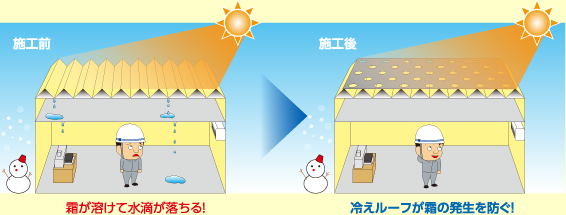

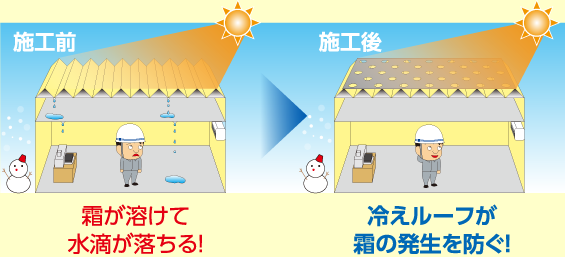

結露防止効果

冷えルーフを設置することで、
放射冷却を緩和します。
それにより、屋根裏温度が平準化され、
結露が抑制されます。

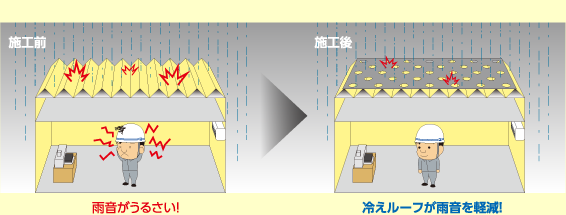

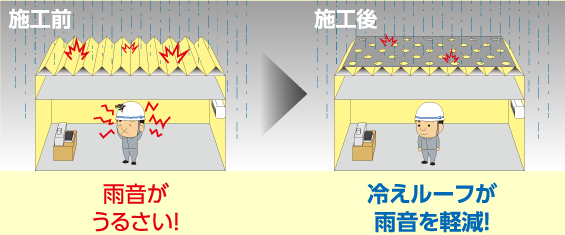

雨音軽減効果

金属屋根を直接たたく雨やあられの音が
冷えルーフにより低減され、
建屋内の大切な会話や打ち合せを妨げません。

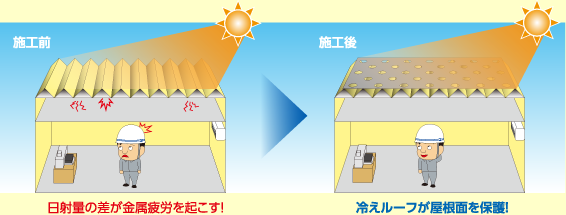

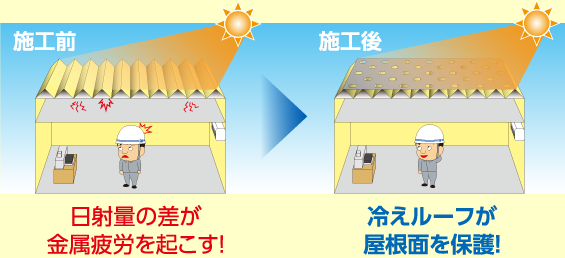

音鳴り低減・屋根保護効果

屋根全体が日陰に覆われるので、
屋根温度の平準化（時間帯・部分）ができ、
熱伸縮による音鳴りを抑制することができます。
屋根の金属疲労軽減
にも貢献します。
直射日光を防ぐことにより、屋根面の保護をします。
